汽車檢具有哪些檢測元件？

隨著工業生產中對產品精度要求的提高，使得汽車製造精度的要求也在不斷提高，這時就需要使用汽車檢具。汽車檢具的測頭位置、角度可以根據用戶需要任意設置，測量過程自動實現、檢測數據直接進數據庫，更高端的柔性檢具係統具有誤差數據分析功能，數據可以用於統計過程控製。那麽汽車檢具有哪些檢測元件呢?

1、活動拚塊對於零件上重要的表麵，在結構限製的情況下可以采用活動拚快來檢驗其平整度，每一活動拚塊至少有二個導管或導柱。活動拚塊用快速加緊裝置固定，導管或導柱的間距不小於200毫米，拚塊檢測部分可選用鋁合金或者代木結構。

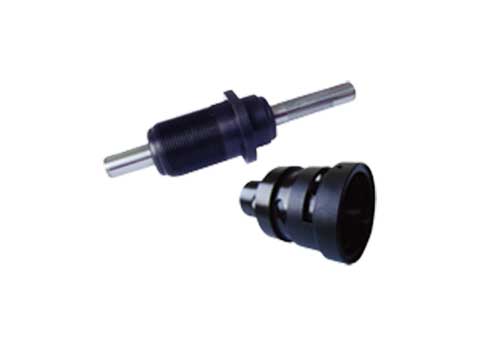

2、檢測銷由導向，檢測及手柄三部分組成，為保證檢測銷順利進行檢測,必須安裝導向軸套，導向軸套和檢具型體黏結而連接，檢測銷與導向軸套的配合長度必須大於配合直徑的2.5倍且大於20mm。根據孔的不同主要分為圓柱檢測銷與橢園型銷邊銷(檢測部分)，需要防轉的還需與防轉導向軸套配合使用.銷子材料選用45#鋼，工作部分進行淬火處理，硬度達到HRC40-45，要發黑處理，並且打上標識。

3、斷麵樣板用於檢測有安裝要求的型麵，樣板采用厚度為6mm左右的優質鋼材或硬質鋁板，在檢測部分應作成2mm左右的刀口以便檢測。結構分為旋轉式和插入式;樣板與檢測零件之間的間隙為3mm，斷麵樣板應盡量布置在型麵法向垂直方向，坐標宜取整數.斷麵樣板支座及底板厚度應大於10mm，當支座大於150mm時應該增加料厚，高度在150～300mm時可通過增加加強筋來爭強支座的剛性，當大於300mm時，應在支座下安裝支撐支座.斷麵樣板在檢具上要穩定、無鬆動，且有安裝位置，不幹涉定位銷與夾緊裝置。

4、止通規(通止棒)有通段，手柄及止段組成，主要用於檢測型麵使用。對於汽車檢具有哪些檢測元件今天就分享到這裏，汽車檢具的使用能夠用於控製汽車生產中產品各種尺寸(例如孔徑、空間尺寸等)的簡捷工具，提高生產的效率和控製質量。
