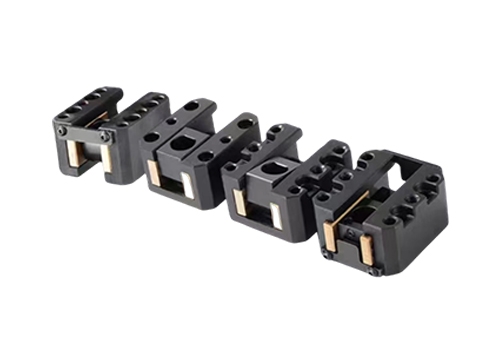

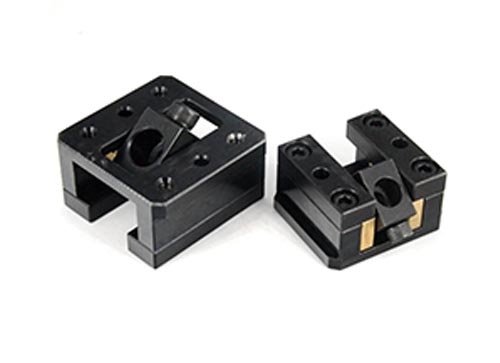

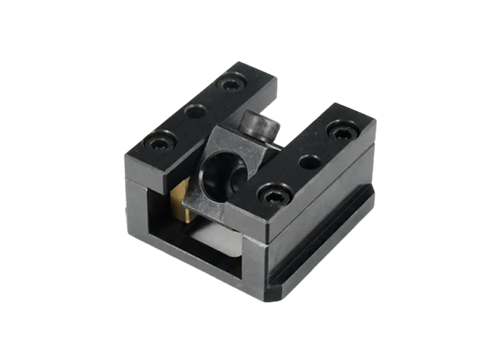

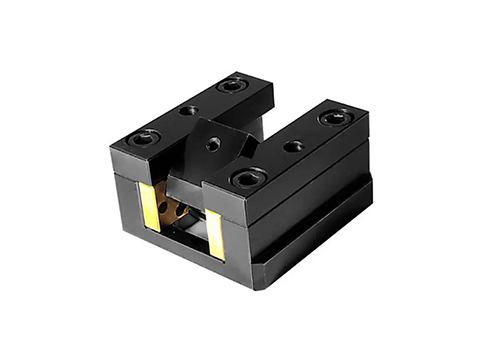

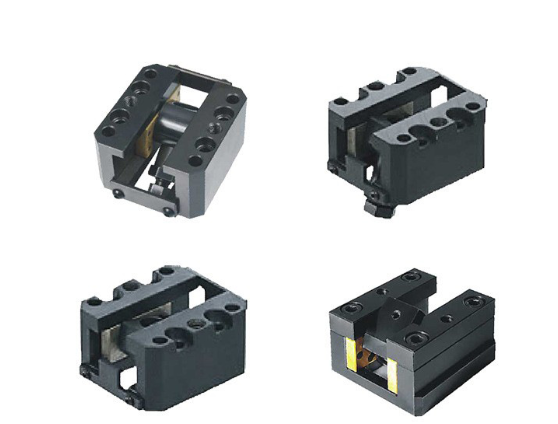

萬向滑座/斜頂座

萬向滑座是一種能夠在平麵內實現多角度、多方向滑動的機械部件，其核心功能是通過特殊的結構設計，使負載在水平或傾斜麵上完成直線運動、旋轉運動或複合運動，同時保持運動過程中的穩定性和精度。與傳統的單向滑軌相比，萬向滑座打破了運動方向的限製，可根據實際需求調整運動軌跡，大幅提升了機械係統的靈活性。

從機械原理來看，萬向滑座的運動基礎是通過滾動或滑動摩擦實現力的傳遞與方向轉換。其承載能力根據設計規格的不同存在差異，通常可滿足從幾公斤到數噸的負載需求，適用於從輕載精密設備到重載工業機械的多種場景。在運動精度方麵，優質的萬向滑座可實現 0.01 毫米級的定位誤差，這一特性使其在精密加工、光學檢測等對精度要求極高的領域不可或缺。

萬向滑座的結構通常由以下幾個關鍵部分組成：

1、底座：作為整個滑座的支撐基礎，底座需具備足夠的剛性和穩定性，常見材質包括鑄鐵、鋁合金或高強度鋼材，表麵多經過淬火、鍍鉻等處理以增強耐磨性。

2、滑動平台：直接與負載連接的部件，其運動軌跡決定了設備的作業範圍。滑動平台的表麵通常經過精密磨削加工，保證與其他部件接觸時的平整度。

3、導向機構：實現多方向運動的核心組件，常見形式包括滾珠導軌、交叉滾子導軌、滑動軸承等。其中，交叉滾子導軌因滾子與導軌麵呈 90 度交叉排列，可同時承受徑向和軸向載荷，在提高運動精度的同時增強了結構剛性。

4、驅動裝置：部分萬向滑座需搭配驅動組件實現自動化運動，如伺服電機、氣缸、滾珠絲杠等。驅動裝置與導向機構的協同配合，可實現對運動速度、位移量的準確控製。

5、限位與鎖緊裝置：用於限製滑座的運動範圍，防止因超程導致的設備損壞；鎖緊裝置則可在滑座到達指定位置後將其固定，避免工作過程中因振動產生位移。

萬向滑座的多方向運動能力源於其導向機構的特殊設計。以交叉滾子導軌為例，當外力作用於滑動平台時，滾子在導軌槽內滾動，由於滾子同時與上下導軌麵接觸，且接觸點呈交叉分布，使得平台可在 X 軸和 Y 軸方向自由移動，同時繞 Z 軸實現一定角度的旋轉（旋轉角度通常較小，多在 ±5 度以內）。

在驅動方式上，手動驅動適用於對運動速度要求較低、操作頻率不高的場景，如手動調整工作台位置；電動或氣動驅動則適用於自動化生產線，通過控製係統發送指令，驅動裝置帶動滑座按照預設軌跡運動，實現無人化操作。

1、運動靈活性：可在平麵內實現多方向複合運動，突破傳統滑軌的單向運動限製，適應複雜工況下的位置調整需求。

2、定位精度高：采用精密加工的導軌和滾子組件，配合高精度驅動裝置，可實現微米級的定位誤差，滿足精密加工、測量等場景的要求。

3、承載能力強：通過優化結構設計和選用高強度材料，部分型號的萬向滑座可承受數噸的垂直載荷和側向載荷，適用於重載設備。

4、耐磨性好：導軌表麵多采用淬火、滲碳等熱處理工藝，滾子材質通常為高碳鉻軸承鋼，經精密磨削後具有較高的硬度和耐磨性，延長了部件的使用壽命。

5、維護方便：部分型號的萬向滑座設計有潤滑油孔，可定期注入潤滑脂減少摩擦損耗；結構模塊化的產品更便於拆卸和更換易損件。

1、按運動自由度分類：

• 兩向萬向滑座：可在 X 軸和 Y 軸方向實現直線運動，適用於需要平麵內平移調整的場景，如機床工作台、焊接機器人的定位機構。

• 三向萬向滑座：在兩向運動的基礎上增加繞 Z 軸的旋轉功能，適用於需要調整工件角度的設備，如光學儀器的鏡片調整架、激光切割頭的角度補償裝置。

2、按導向機構類型分類：

• 滾珠式萬向滑座：以滾珠為滾動體，摩擦係數小，運動速度快，但承載能力相對較弱，適用於輕載、高速運動場景。

• 滾子式萬向滑座：以圓柱滾子或圓錐滾子為滾動體，接觸麵積大，承載能力強，適用於重載、高精度場景，如重型機床、壓力機等。

• 滑動式萬向滑座：通過滑動摩擦實現運動，結構簡單、成本低，但摩擦係數大，易產生磨損，適用於對精度要求不高、負載較小的場合。

3、按驅動方式分類：

• 手動萬向滑座：通過手柄、旋鈕等手動操作實現運動，結構簡單，成本低，適用於小型設備或手動調整場景。

• 電動萬向滑座：由伺服電機、步進電機等驅動，配合滾珠絲杠或同步帶傳動，可實現自動化控製，適用於精密自動化生產線。

• 氣動萬向滑座：以壓縮空氣為動力源，通過氣缸驅動滑座運動，響應速度快，但定位精度相對較低，適用於對速度要求高、精度要求適中的場景。

萬向滑座憑借其靈活的運動性能和較高的定位精度，在多個工業領域得到了廣泛應用，以下為幾個典型場景：

在數控機床、加工中心等設備中，萬向滑座常被用於工作台的進給係統或刀具調整機構。例如，在銑床的工作台下方安裝萬向滑座，可實現工件在平麵內的多方向移動和角度微調，配合主軸的旋轉運動，完成複雜曲麵的加工。此外，部分磨床的砂輪修整裝置也采用萬向滑座，通過調整修整器的位置和角度，實現對砂輪輪廓的準確修整。

自動化生產線中，物料的搬運、定位和裝配環節對設備的靈活性要求極高。萬向滑座可作為機器人末端執行器的輔助部件，實現抓取機構在三維空間內的多角度調整，適應不同形狀、尺寸工件的抓取需求。在電子元件裝配線上，萬向滑座用於印刷電路板（PCB）的定位平台，通過準確調整 PCB 的位置，確保貼片、焊接等工序的精度，提高產品合格率。

在光學檢測、坐標測量等精密檢測設備中，萬向滑座是實現被測物體準確定位的關鍵部件。例如，在影像測量儀中，工作台搭載萬向滑座，可帶動工件在 X、Y 軸方向移動，並通過旋轉調整工件的擺放角度，使鏡頭能夠從不同方位捕捉工件圖像，完成全尺寸檢測。在激光幹涉儀的校準裝置中，萬向滑座用於調整反射鏡的角度，確保激光光束的準直性，提高測量精度。

醫療器械對運動部件的精度和穩定性要求嚴苛，萬向滑座在手術機器人、康複設備等產品中發揮著重要作用。手術機器人的操作臂末端安裝萬向滑座，可實現手術器械的微角度調整，使醫生能夠在微創條件下完成高精度手術操作。在康複器械中，萬向滑座用於患者肢體的運動平台，通過調整平台的角度和位置，幫助患者進行關節活動度訓練，提高康複效果。

在航空航天設備的製造和測試過程中，萬向滑座被用於零部件的裝配和性能測試。例如，在飛機發動機葉片的加工過程中，萬向滑座帶動葉片實現多方向運動，配合數控刀具完成複雜型麵的切削；在航天器的振動測試平台中，萬向滑座用於調整試件的安裝角度，模擬不同飛行姿態下的受力情況，驗證產品的可靠性。

選購萬向滑座時，需結合實際應用場景的需求，綜合考慮以下因素：

根據設備的實際載荷選擇合適的型號，負載包括垂直載荷、水平載荷和傾覆力矩。選購時需參考產品手冊中的額定載荷參數，確保滑座的承載能力略大於實際需求，避免因過載導致的部件損壞。例如，重載設備應選擇滾子式萬向滑座，而輕載精密設備可選用滾珠式滑座。

不同場景對定位精度的要求差異較大，如精密檢測設備需選擇定位誤差在 0.01 毫米以內的型號，而普通輸送設備可接受 0.1 毫米級的誤差。此外，還需關注滑座的重複定位精度，即多次運動到同一位置時的誤差範圍，重複定位精度越高，設備的穩定性越好。

根據設備的工作空間確定萬向滑座的運動行程，包括 X 軸、Y 軸方向的較大移動距離和旋轉角度。選購時需確保滑座的運動範圍覆蓋實際作業需求，同時預留一定的安全餘量，避免因行程不足影響設備功能。

考慮使用環境的溫度、濕度、粉塵等因素。在高溫環境下，應選擇耐高溫材料（如陶瓷導軌、高溫潤滑脂）的滑座；在潮濕或腐蝕性環境中，需選用不鏽鋼材質或經過防腐處理的產品；粉塵較多的場合則應選擇帶有防塵罩的型號，防止雜質進入導軌內部影響運動性能。

根據自動化程度需求選擇驅動方式。手動滑座適用於簡單操作場景，成本較低；電動滑座配合伺服係統可實現高精度自動化控製，適用於精密生產線；氣動滑座響應速度快，適用於節拍較快的裝配線，但需配備壓縮空氣源。

選擇結構設計合理、安裝孔位標準化的產品，便於與設備主體連接。同時，關注產品的維護需求，如是否便於加注潤滑油、易損件是否易於更換等，以降低後期的維護成本。

1、安裝麵處理：安裝底座的表麵需平整、清潔，平麵度誤差應控製在 0.05 毫米 / 米以內。若表麵存在毛刺、油汙等雜質，需用砂紙打磨並擦拭幹淨，避免影響滑座的安裝精度。

2、定位與固定：按照產品手冊的要求，通過定位銷或基準麵確定滑座的安裝位置，確保其與設備其他部件的相對位置準確。緊固螺栓時應采用均（jun1）勻受力的方式，避免因局部應力過大導致底座變形。

3、驅動裝置連接：若配備電動或氣動驅動裝置，需確保驅動軸與滑座的傳動部件（如絲杠、齒條）同軸度良好，連接部位應留有適當的間隙，防止出現卡滯現象。連接完成後，需進行試運行，檢查運動是否平穩、有無異常噪音。

1、潤滑保養：定期向導軌和滾動體注入適量的潤滑脂，以減少摩擦損耗。潤滑周期根據使用頻率和環境條件確定，一般情況下，每周至少潤滑一次；在粉塵較多或高速運動的場景中，應縮短潤滑周期。

2、清潔除塵：定期清理滑座表麵的粉塵、碎屑等雜質，防止其進入導軌內部。可使用毛刷或壓縮空氣進行清潔，避免使用濕布直接擦拭，以防水分滲入導致部件鏽蝕。

3、精度檢查：每隔一定周期（如每月）檢查滑座的運動精度，可通過百分表、激光幹涉儀等工具測量定位誤差和重複定位誤差。若發現精度超差，需檢查導軌是否磨損、緊固件是否鬆動，並及時進行調整或更換部件。

4、異常處理：若滑座在運動過程中出現異響、卡頓或運動不平穩等現象，應立即停機檢查。常見原因包括潤滑不足、導軌異物、部件磨損等，需針對性地進行處理，避免故障擴大。

隨著工業自動化、智能製造的不斷推進，萬向滑座作為關鍵機械部件，其技術發展呈現以下趨勢：

市場對設備精度的要求日益提高，推動萬向滑座向更高定位精度（如微米級甚至納米級）發展。通過采用新材料（如陶瓷複合材料）、優化導軌結構（如采用空氣靜壓導軌減少摩擦）、改進加工工藝（如超精密磨削）等方式，進一步提升滑座的運動精度和結構剛性。

隨著工業 4.0 的深入發展，萬向滑座逐漸向智能化方向升級。部分產品集成了位移傳感器、力傳感器等檢測元件，可實時監測滑座的運動狀態和受力情況，並將數據反饋至控製係統，實現自適應調整和故障預警。同時，滑座與驅動裝置、控製係統的集成度不斷提高，形成模塊化的運動單元，便於快速安裝和調試。

在航空航天、醫療器械等對設備重量和體積要求嚴格的領域，輕量化、小型化的萬向滑座需求日益增加。通過采用鋁合金、鈦合金等輕質高強度材料，優化結構設計（如鏤空結構、薄壁設計），在保證性能的前提下，降低滑座的重量和體積，滿足設備小型化的發展需求。

針對極端環境（如高溫、低溫、高壓、強腐蝕）下的應用需求，萬向滑座的環境適應性不斷提升。例如，開發耐高溫的陶瓷導軌滑座、耐低溫的特種潤滑滑座、耐腐蝕的全不鏽鋼滑座等，拓展其在特殊工業場景中的應用範圍。

萬向滑座作為一種可實現多方向靈活運動的精密機械部件，在現代工業生產中發揮著不可替代的作用。從機床製造到自動化生產線，從精密檢測設備到醫療器械，其應用領域不斷拓展，技術性能也在持續升級。了解萬向滑座的結構原理、性能特點、選購要點及維護方法，對於提高設備運行效率、延長使用壽命具有重要意義。

未來，隨著新材料、新技術的不斷應用，萬向滑座將朝著更高精度、更智能化、更輕量化的方向發展，為工業自動化和智能製造的進步提供更有力的支持。對於相關從業者而言，及時關注行業動態，合理選擇和使用萬向滑座，將有助於提升設備性能和生產效率，在激烈的市場競爭中占據優勢。
